雷達液位計存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐

測量范圍:20米

過程連接：法蘭

介質溫度：-40-150℃

過程壓力：-1.0-20bar

重復性：±1mm

精度：<0.1%

頻率范圍：6.8GHz

防爆/防護等級：Exia ⅡCT6/IP67

信號輸出：4～20mA/HART(兩線)

輸入
    天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

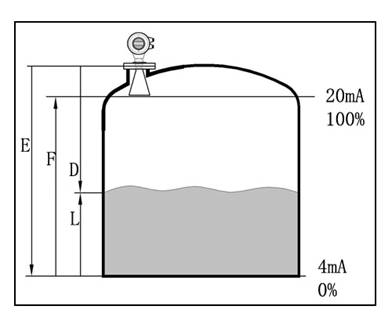

因空罐的距離E已知，則物位L為：
L=E-D
輸出
    通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
HHD800系列雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
產品簡介：

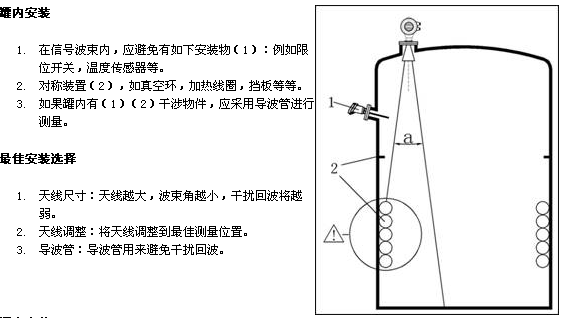

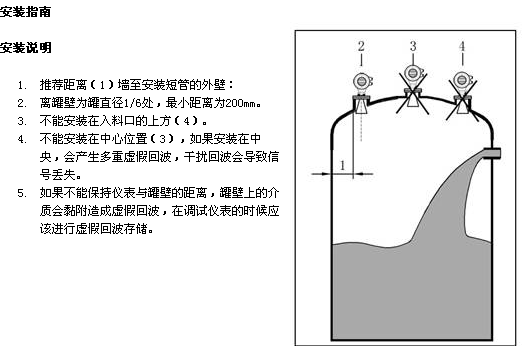

 罐內安裝(D801,D802）
標準安裝

1雷達天線不可向罐壁傾斜。

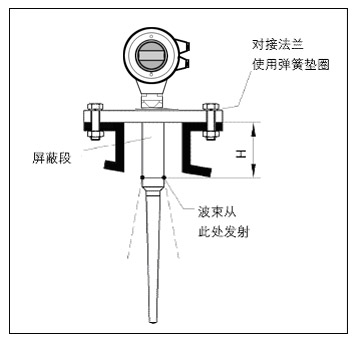

2為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。
3桿式天線必須伸出安裝短管。
4垂直放置桿式天線，不要讓雷達束指向罐壁。

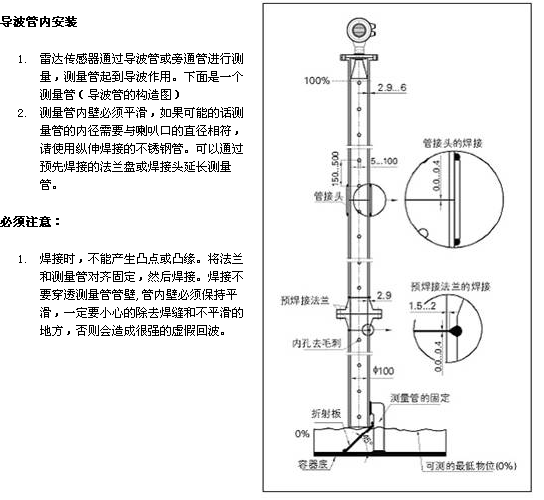

 罐內安裝（D803）
標準安裝

1達天線不可向罐壁傾斜。

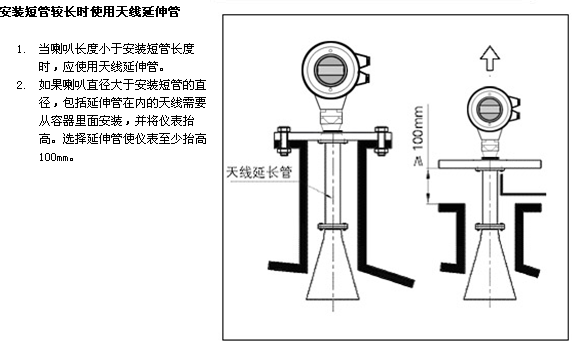

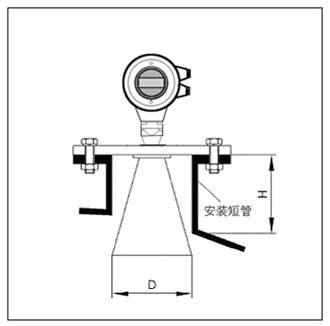

2喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
3喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。

 測量條件
注意事項

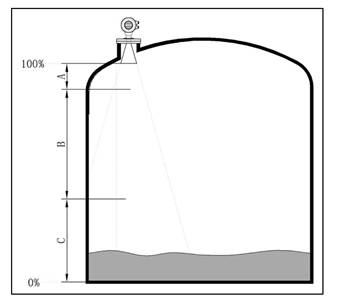

1測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4對于過溢保護，可定義一段安全距離附加在盲區上。
5最小測量范圍與天線有關。
6隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

調試
HHD800可以通過三種方式調試：

1通過顯示調整模塊HHPM
2通過調試軟件HHSOFT
3通過HART手持編程器

現場編程模塊（HHPM）

1.HHPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。

 通過HHSOFT軟件調試

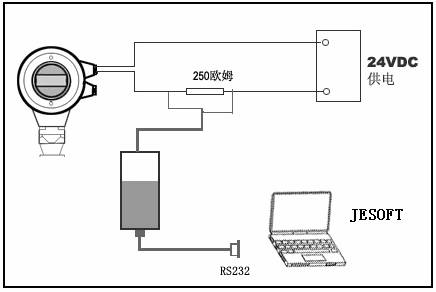

無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器

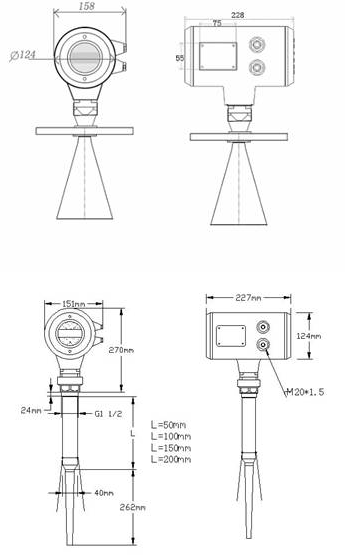

編程器尺寸

 技術數據：

基本參數
工作頻率：6.8SYz
波 束 角： 24°HHD801, HHD802
18°HHD803 帶DN150法蘭
14°HHD803 帶DN200法蘭
12°HHD803 帶DN250法蘭
測量范圍：0…35m
重復性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度 ：<0.1%

天線材質  HHD801、HHD802為PP/PTFE
HH為316L不銹鋼

通訊接口 HART通訊協議

過程連接 HHD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，：
HHD802(棒式天線) ：翻邊法蘭DN50，DN80，DN100，DN150
HHD803(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250

電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA

環境條件 溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar

防爆認證 ExiaII C T6

外殼保護等級 IP68

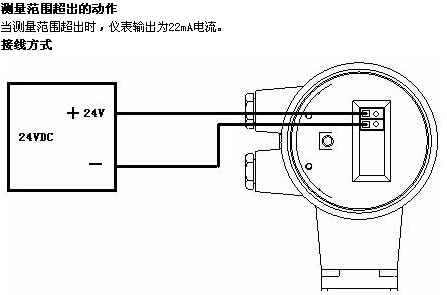

兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）
